[TUTO] Ouvrir une gearbox de M4 ou MP5 (V2) pour les nuls

Message  Peaceandlove le Lun 14 Jan - 10:56

Ce démontage est suffisant pour la plupart des interventions de base : remplacement du piston, du ressort ou des engrenages.

1) Introduire un tournevis dans le trou qui se trouve à l’arrière de la gearbox pour maintenir le ressort et le piston en place.



2) Dévisser les 8 vis d’assemblage des carters.



3) Séparer les carters en maintenant fermement le cylindre plaqué avec le doigt.

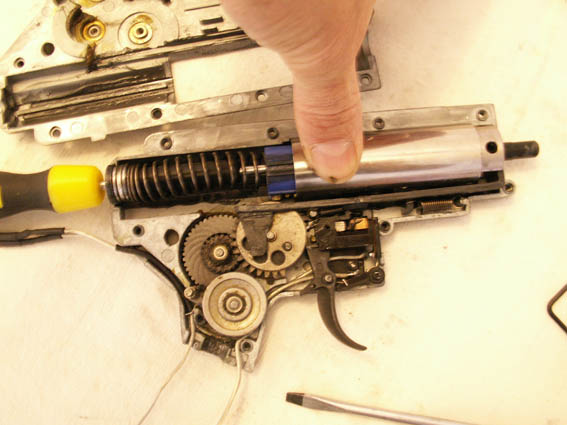

4) Les carters sont séparés et le cylindre est maintenu plaqué avec son ressort.



5) Sortir le ressort vers l’arrière.



6) Faire sauter le ressort du tappet plate à l’aide d’un tournevis.



7) Déposer le cylindre avec le tappet plate.



8 ) Déposer l'engrenage d’attaque du piston. Attention de bien repérer les rondelles de calage latéral de chaque engrenage.

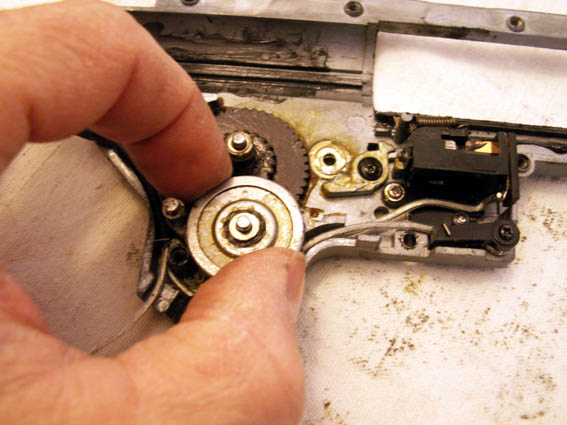

9) Déposer l’engrenage primaire du moteur.



10) Déposer l’engrenage intermédiaire.



11) Repérer le positionnement du cliquet anti-retour.



12) Déposer le cliquet anti-retour.



Pour le remontage, procédez à l’inverse. Graissez les engrenages avec une graisse mécanique synthétique. Enduisez l’intérieur du cylindre d’une fine couche de graisse synthétique ou de graisse silicone (graisse à robinetterie). Collez le cliquet anti-retour dans son logement avec de la graisse épaisse et collante pour le maintenir en place pendant que vous refermez les carters.
